Heltec – Kit Desenvolvimento Mesh T114 – Compativel com Meshtastic/ Meshcore / LoRaWAN – 433MHz

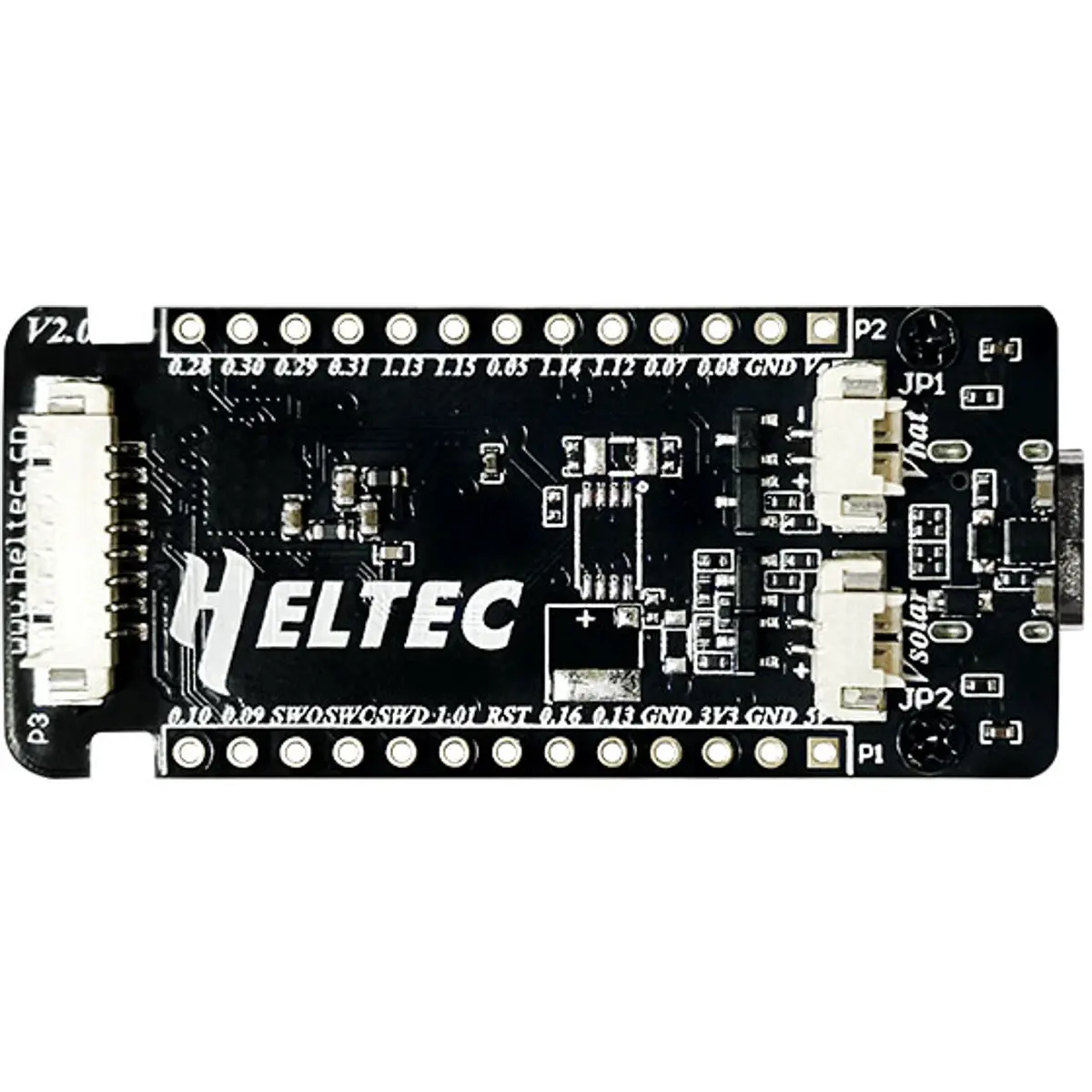

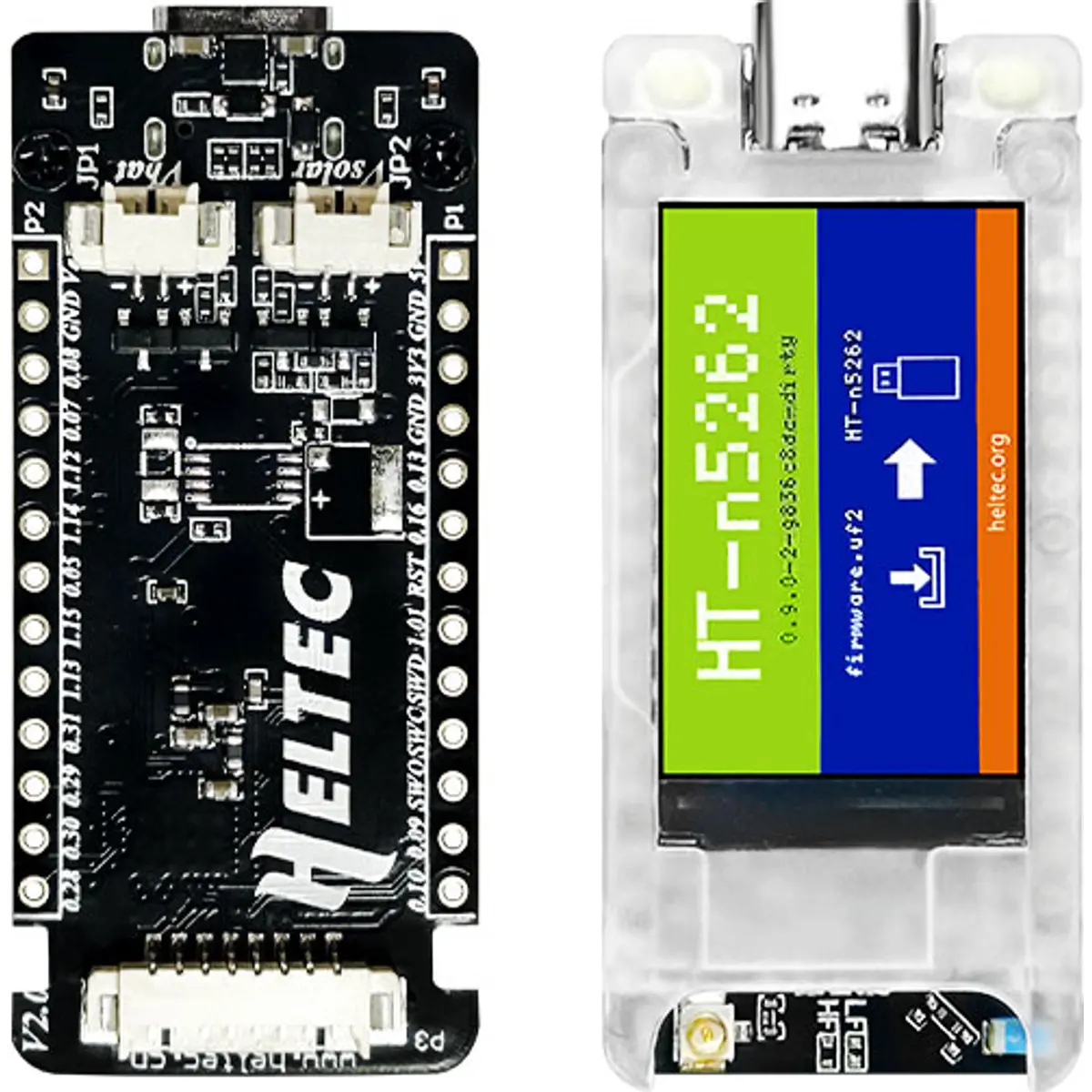

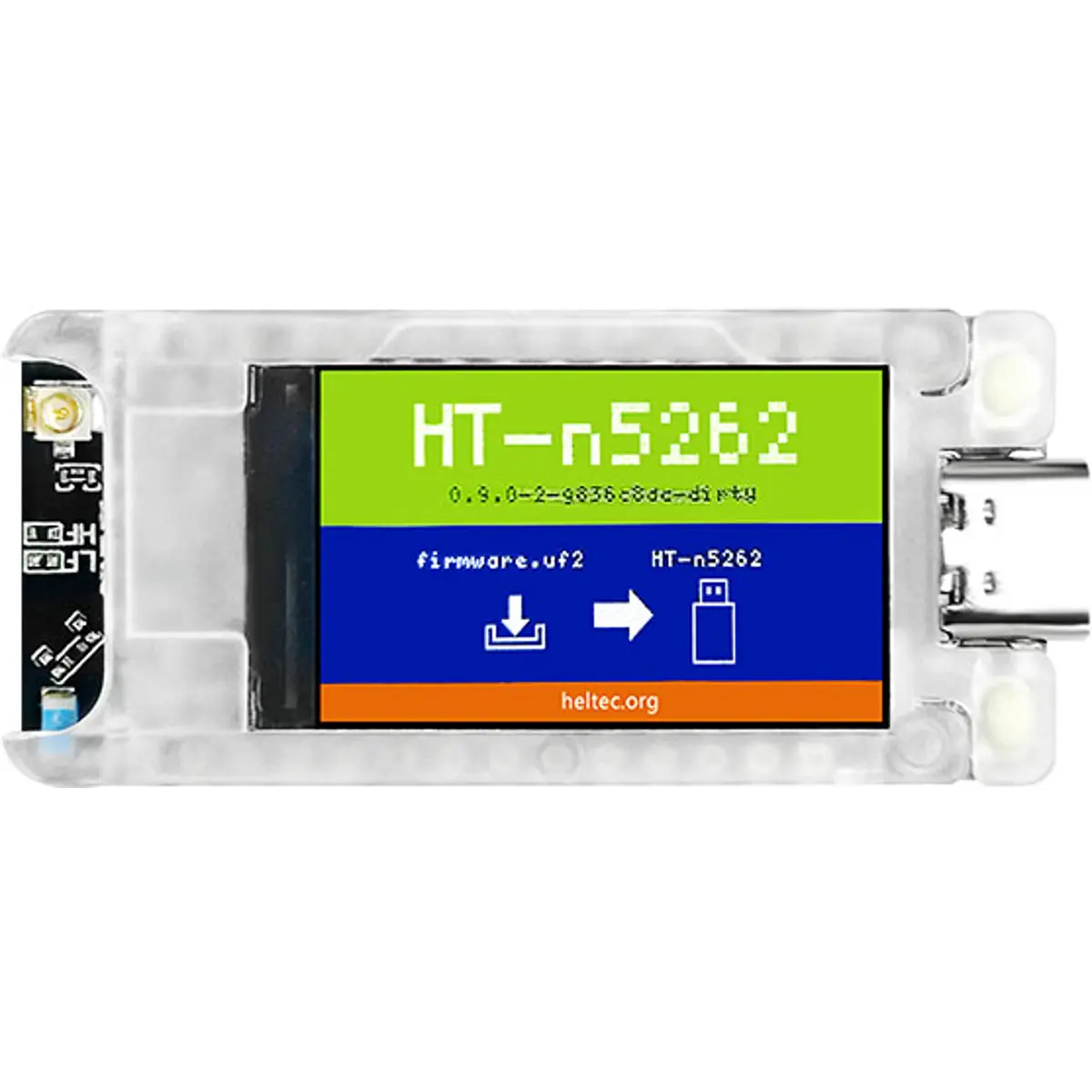

O Mesh Node T114 é uma placa de desenvolvimento de baixo consumo energético baseada no nRF52840 e SX1262, oferecendo suporte para comunicações LoRa e Bluetooth 5.0. Projetada para máxima versatilidade, integra múltiplas interfaces de alimentação (USB 5V, bateria de lítio e painel solar). É a solução ideal para projetos de longo alcance, escaláveis e de alta eficiência, sendo totalmente compatível com os ambientes de desenvolvimento Heltec, Arduino e projetos de código aberto como Meshtastic e Meshcore. PRINCIPAIS CARACTERÍSTICAS ✅ MCU nRF52840 (Bluetooth) e chipset LoRa SX1262 integrados. ✅ Ecrã TFT-LCD de 1,14 polegadas com 262k cores e resolução de 135×240. ✅ Consumo de energia ultra reduzido, atingindo os 11 uA em modo de suspensão profunda (deep sleep). ✅ Interface USB Tipo-C com regulador de tensão completo, proteção ESD e contra curto-circuitos. ✅ Blindagem RF e medidas de proteção avançadas integradas. ✅ Compatibilidade total com o ecossistema Arduino através de frameworks e bibliotecas Heltec. ✅ Elevada extensibilidade com conectores dedicados para bateria LiPo, painéis solares e módulos GNSS. ❌ Sem módulo GPS nem caixa. ESPECIFICAÇÕES • Parâmetros de Processamento e Rádio ⠀- MCU: nRF52840 ⠀- Chip LoRa: SX1262 ⠀- Frequências: 433MHz ⠀- Potência Máxima de Transmissão (TX): 21±1dBm ⠀- Sensibilidade Máxima de Receção: -135dBm @SF12, BW=125KHz ⠀- Bluetooth: LE (Bluetooth 5) e Bluetooth Mesh • Memória e Recursos de Hardware ⠀- ROM: 1M ⠀- SRAM: 256KB ⠀- Interfaces de Hardware: USB 2.0, 4x SPI, 2x TWI, 2x UART, 4x PWM, QPSI, I2S, PDM, QDEC, etc. • Interfaces e Conectividade ⠀- Conetor USB: Tipo-C ⠀- Conetor de Bateria: 2*1.25 para baterias de lítio ⠀- Conetor de Painel Solar: 2*1.25 ⠀- Antena LoRa: Conetor IPEX1.0 ⠀- Conetor GPS: 8*1.25 para módulo GNSS ⠀- Pinos de Expansão: 2*13*2.54 Header Pin • Características Elétricas e Físicas ⠀- Alimentação: 3~4.2V (suporta alimentação e carregamento de bateria) ⠀- Consumo em Deep Sleep: ~11uA ⠀- Consumo em Tracker Mode Sleep: ~22uA ⠀- Consumo (GPS OFF, TFT OFF): ~9mA ⠀- Consumo (GPS OFF, TFT ON): ~20mA ⠀- Consumo (GPS ON, TFT ON): ~51mA ⠀- Temperatura de Operação: -20 ~ 70 ℃ ⠀- Dimensões: 50.80 * 22.86 mm NOTAS: – Caixa e Módulo GPS vendidos á parte. Não vem incluido nesta versão. – NÃO ligue o dispositivo à alimentação (USB ou Bateria) sem a antena devidamente conectada. A operação sem antena causa o fenómeno de VSWR (Voltage Standing Wave Ratio), onde a energia de transmissão é refletida de volta para o chip Semtech SX1262. Este erro pode resultar na degradação do alcance do rádio ou no dano do amplificador de potência (PA) do componente. – O T114 é um dispositivo de placa aberta. Evite o contacto com superfícies metálicas condutoras enquanto ligado. Links Úteis: Github da Heltec Automation Instruções de utilização do dispositivo. Informação adicional no site oficial do Node T114. Exemplo de Projecto com LoraWan e sensor. Como instalar Meshtastic no dispositivo -> Link da Heltec ou da comunidade Meshtastic . Projetos e firmware compatíveis: Meshtastic (projeto oficial): https://meshtastic.org/ MeshCore (projeto oficial): https://meshcore.io/ Ferramentas oficiais: Flasher MeshCore (oficial): https://flasher.meshcore.io/ Flasher MeshCore Portugal : https://meshcore.pt/en/tools/flasher Flasher Meshtastic (oficial): https://flasher.meshtastic.org/ Comunidades e recursos em português: MeshCore Portugal: https://meshcore.pt/ Comunidade Meshtastic Portugal: http://meshtastic.pt/
