Shelly PRO 3EM v2 – Módulo medidor de consumo trifásico WiFi + 3 TI’s de 120A

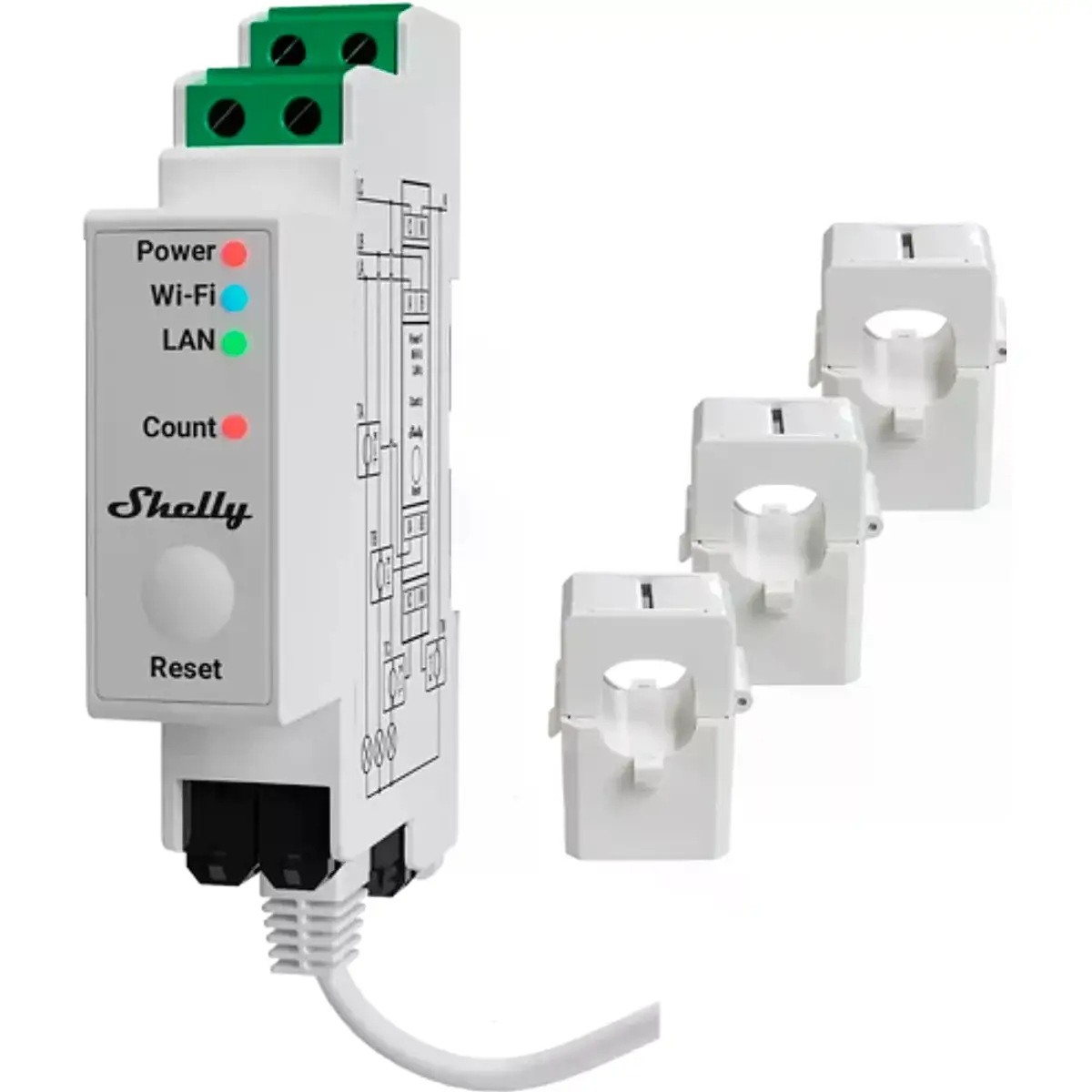

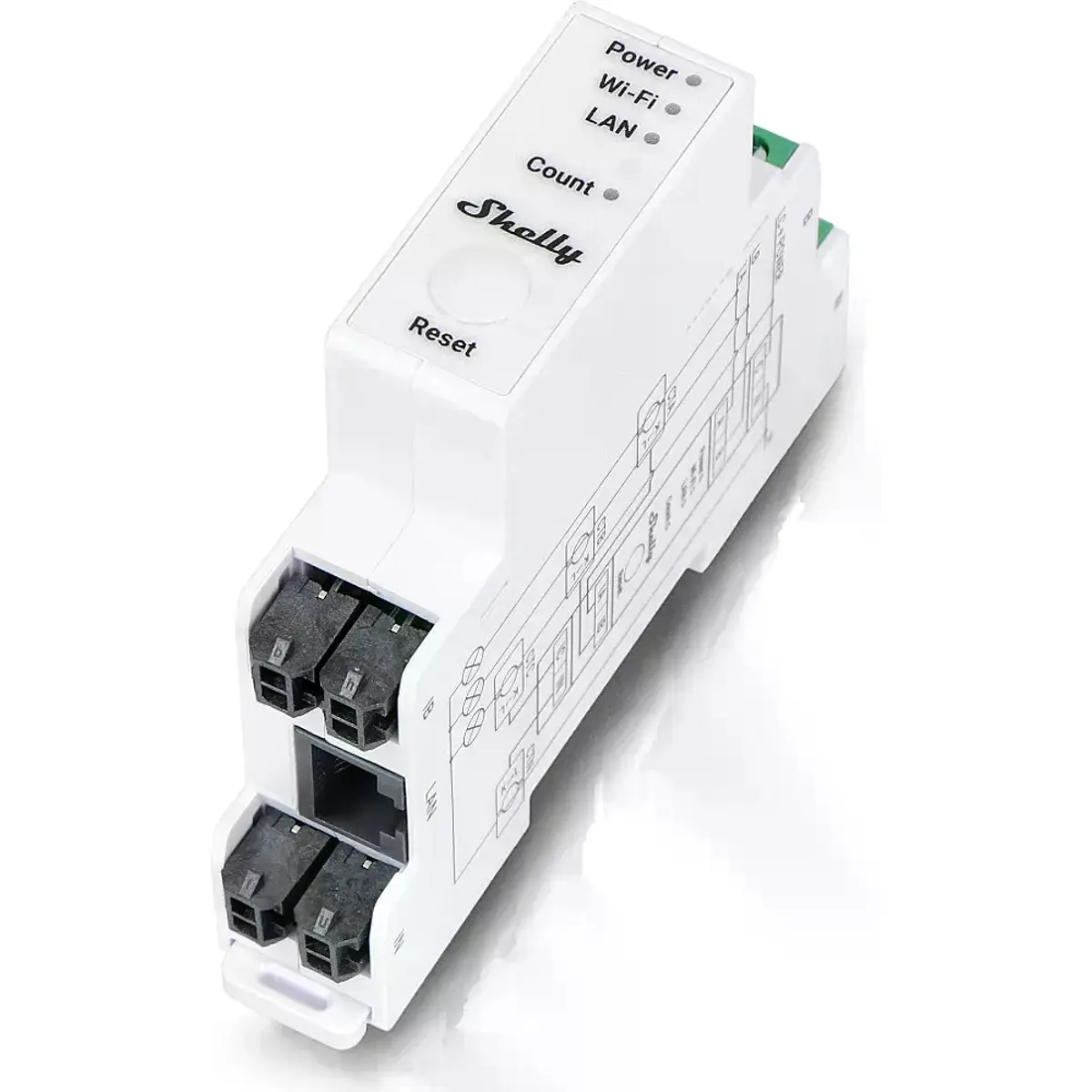

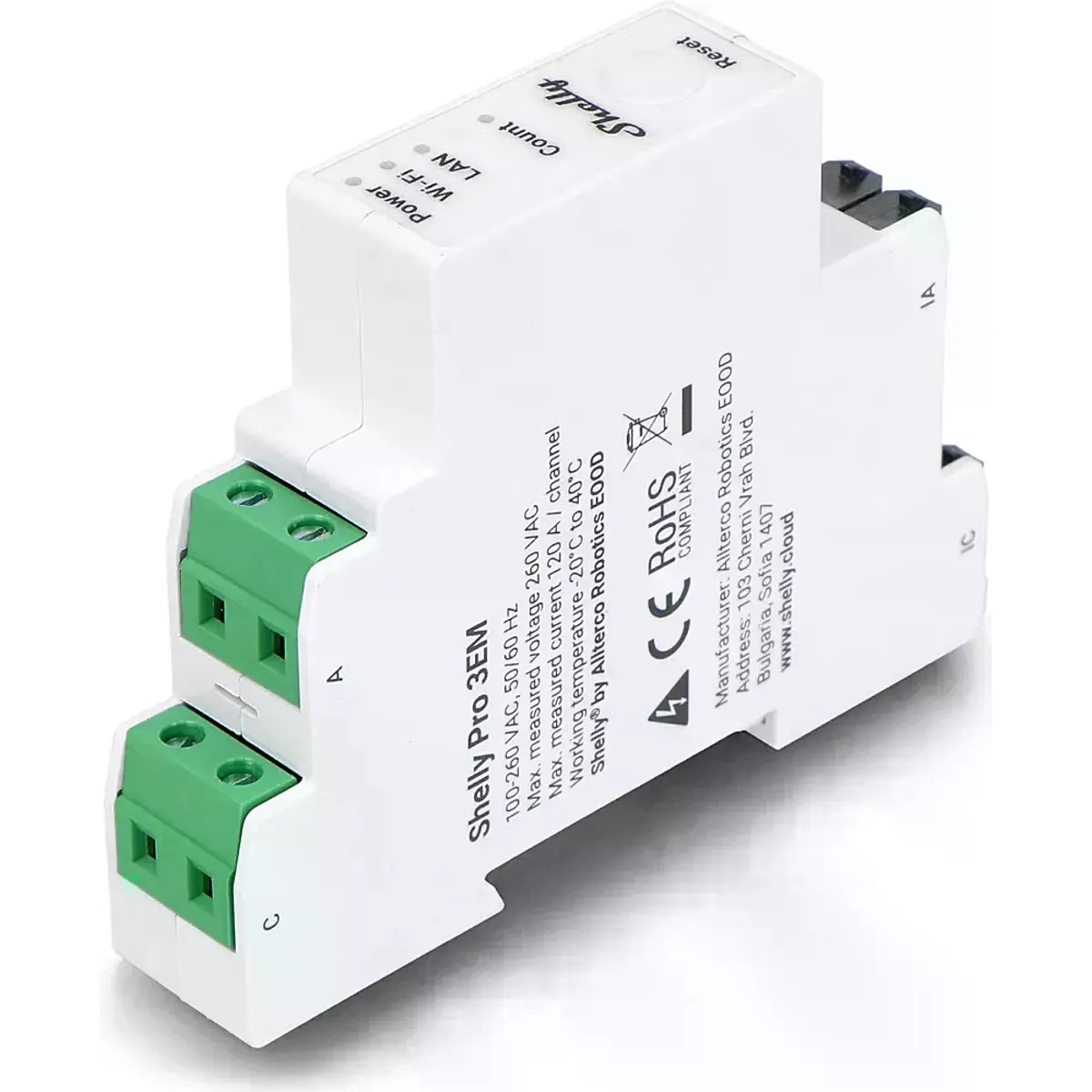

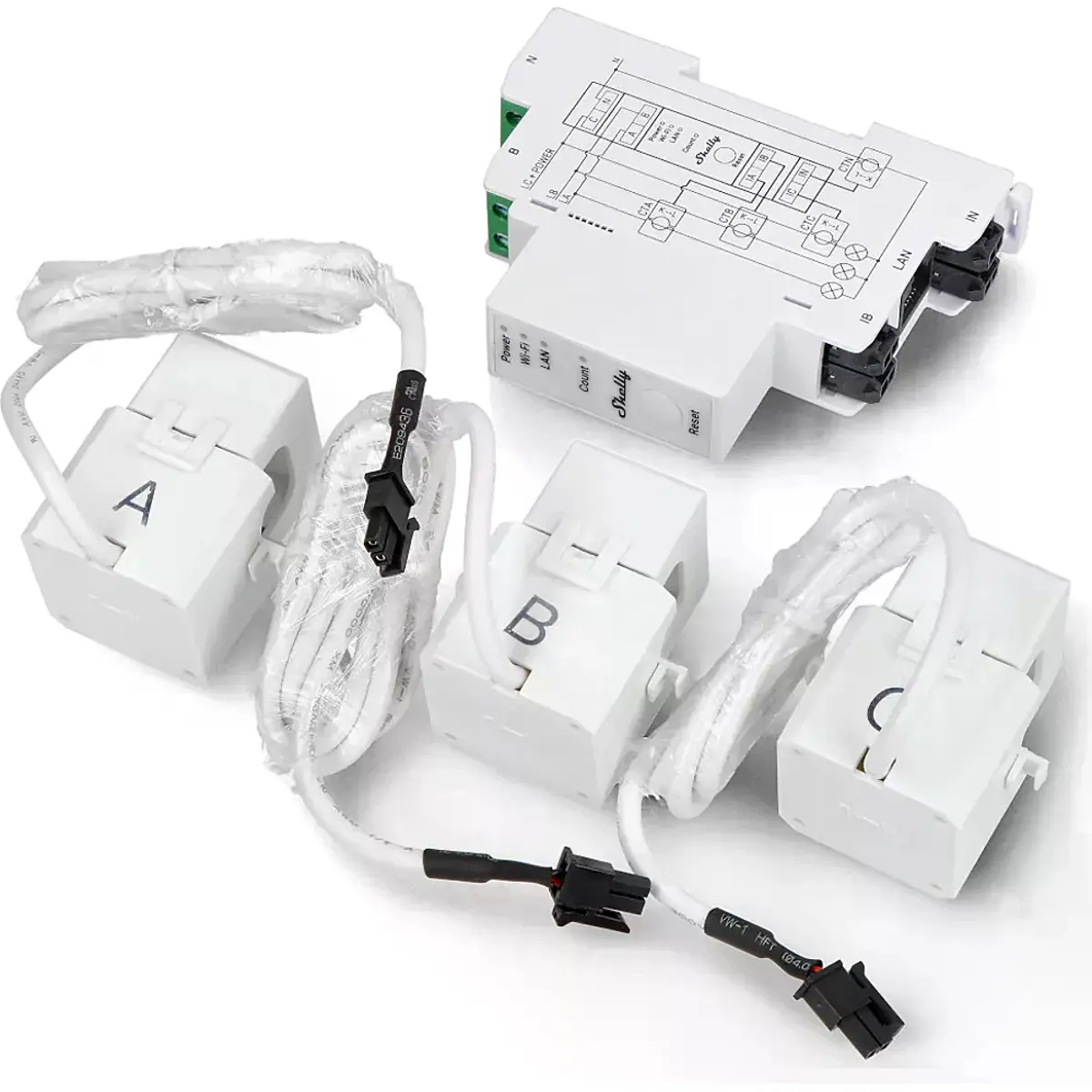

O Shelly Pro 3EM é um medidor de energia trifásico, montável em calha DIN, que utiliza transformadores de intensidade de corrente (de núcleo aberto) para medir a energia em três fases independentes, com correntes até 120 A e elevada precisão de medição. Este dispositivo monitoriza energia acumulada, tensão, corrente e fator de potência por fase em tempo real. Os dados podem ser armazenados localmente com resolução até 1 minuto, numa memória não volátil com capacidade para até 60 dias, e adicionalmente na Shelly Cloud por períodos mais longos (até 365 dias). A exportação de dados pode ser feita em formato CSV ou via API (RPC/JSON). Equipado com hardware de 2ª geração, inclui um processador ESP32 que permite scripting (mJS) para automações avançadas, funcionamento como extensor Wi-Fi e gateway para dispositivos Bluetooth Shelly. Integra ainda mecanismos de proteção elétrica e melhorias ao nível da segurança do sistema, alinhadas com os requisitos mais recentes para dispositivos IoT conectados. PRINCIPAIS CARACTERÍSTICAS ✅ Montagem em calha DIN ✅ Medição trifásica independente ✅ Inclui 3 transformadores de intensidade ✅ Elevada precisão de medição ✅ Medição de energia consumida e produzida ✅ Análise de cargas (capacitiva, indutiva, resistiva) ✅ Deteção de sequência incorreta de fases ✅ Suporte Modbus TCP ✅ Armazenamento local de dados até 60 dias ✅ Exportação de dados em CSV e JSON (RPC) ✅ Compatível com instalações monofásicas e trifásicas ✅ Integração com outros dispositivos Shelly (local e cloud) ✅ Suporte a automações e scripting (mJS) ✅ Gateway Bluetooth integrado ✅ Extensor de rede Wi-Fi ✅ Adequado para gestão energética, sistemas solares e carregamento de veículos elétricos ESPECIFICAÇÕES • ELÉTRICAS – Tensão de alimentação AC: 110 – 240 V, 50/60 Hz – Consumo de energia: < 3 W • SENSORES e MEDIDORES – Sensor de temperatura: Sim – Voltímetros (RMS por fase): 100 – 260 V – Precisão dos voltímetros: ±1% – Amperímetros (RMS via TI por fase e neutro): 0 – 120 A – Precisão dos amperímetros: · ±1% (2 – 120 A) · ±2% (1 – 2 A) · ±5% (0 – 1 A) – Medição: · Potência ativa e aparente · Energia ativa e aparente · Fator de potência · Energia reativa fundamental – Armazenamento: até 60 dias (resolução 1 min) – Exportação: CSV e JSON (RPC) • WIRELESS – Wi-Fi: 802.11 b/g/n – Banda RF: 2401 – 2495 MHz – Potência RF: < 20 dBm – Alcance Wi-Fi: até 30 m (interior) / 50 m (linha de vista) – Bluetooth: 4.2 – Alcance Bluetooth: até 10 m (interior) / 30 m (linha de vista) • LIGAÇÃO COM FIO (ETHERNET) – Interface: RJ45 – Protocolo: Ethernet (LAN) – Suporte: Modbus TCP • MCU e FIRMWARE – CPU: ESP32-D0WDQ6 – Flash: 16 MB – Webhooks: até 20 (com 5 URLs cada) – Scripting: mJS – MQTT: Sim – CoAP: Não • GERAIS – Montagem: Calha DIN – Torque dos terminais: 0,4 Nm – Secção dos condutores: 0,5 a 2,5 mm² – Abertura dos TI: Ø15 mm – Material: Plástico – Cor: Branco – Peso: 62 g – Dimensões: 94 x 19 x 69 mm • AMBIENTAIS – Temperatura: -20°C a 40°C – Humidade: 30% a 70% RH – Altitude máx.: 2000 m • CONFORMIDADE E NORMAS – Diretivas: 2014/35/EU (LVD), 2014/30/EU (EMC), 2014/53/EU (RED), 2011/65/EU (RoHS) – Normas: EN 60669-1, EN 61010-1, EN 55032, EN 55035, EN 301 489-1, EN 300 328, EN IEC 62311, EN 18031-1 NOTAS: ◆ O Shelly Pro 3EM não possui relé de contacto seco integrado. Para controlo de cargas, pode ser utilizado em conjunto com módulos Shelly adicionais (ex.: Shelly Pro Add-on). ◆ Em sistemas trifásicos, o dispositivo pode calcular a corrente no neutro com base nas três fases. A utilização de um transformador adicional no neutro permite detetar fugas de corrente ou anomalias, sendo essa leitura acessível via interface web. ◆ Esta versão mais recente do Shelly PRO 3EM, inclui uma lista alargada de normas harmonizadas, refletindo a atualização dos requisitos regulamentares europeus, nomeadamente ao nível da cibersegurança (RED) e conformidade rádio. Informação adicional: ⫸ Site português da Shelly ⫸ Site oficial da Shelly (EN) ⫸ Shelly Knowledge Base do shelly Pro 3EM ⫸ ⫸ Shelly Knowledge Base do TI ⫸ Gama de produtos Shelly Pro
